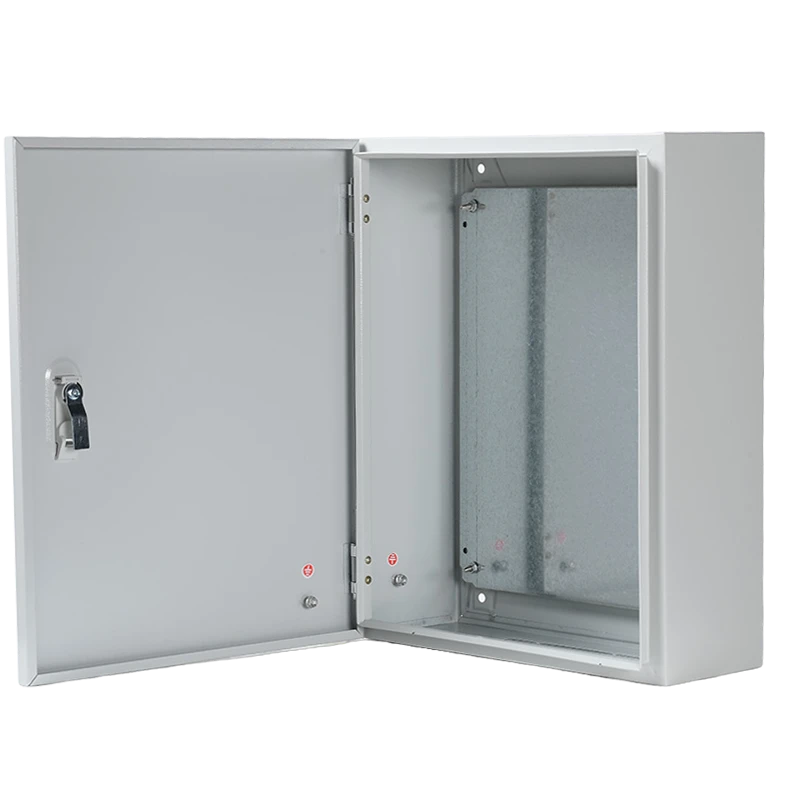

Zidna-metalna električna razvodna kutija
Napravljeno za stvarna radna mjesta. Ne samo stranice kataloga.
Vaši kabeli su već u ladici. Vaš zid je betonski. Vaša vremenska linija je jučer. Ovo je kućište koje zapravo odgovara zidu, odgovara ladici i isporučuje se spremno za završetak.
📐 Prenesite svoj izgled zida - Nabavite crtež u 8 sati
📦 Zatražite kutiju s uzorcima
⚡ Grupna ponuda za 50+ jedinica
Problem: većina "standardnih" kutija nije napravljena za stvarnu ugradnju
Ako ste vodili projekt električne instalacije, znate koji je jaz izmeđušto katalog obećavaišto stranica zahtijeva:
| Obećanje kataloga | Stvarnost-radilišta |
|---|---|
| "Univerzalna montaža" | Betonska sidra se ne slažu. Kutija sjedi nakrivljeno. |
| "Standardni kabelski ulaz" | Vaša polica za kabele završava 50 mm iznad kutije. Sada režete metal na licu mjesta. |
| "Odgovarajuća ventilacija" | Ploča se zagrijava jer su otvori okrenuti prema zidu. |
| "IP ocjena" | Brtva ispada tijekom trećeg otvaranja vrata. |
| "DIN tračnica uključena" | Jedna tračnica, fiksni položaj, a vaše komponente ne odgovaraju dubini. |
Svaki od ovih "malih" problema košta sate. Na komercijalnoj opremi od 200-jedinica, to jenije kašnjenje - to je ubojica margine.
QHECO razlika: Projektiran za instalaciju, ne samo za proizvodnju
Dizajniramo ove zidne-metalne razvodne kutije unatrag -počevši od betonskog zida i nosača kabela, prema unutra prema komponentama.
1. Zid-Prva montažna arhitektura
Vaša učitana fotografija pokazuje točno ono što mi rješavamo: kutiju montiranu u ravnini s betonskim zidom, s nosačem kabela iznad glave.
Vanjske ušice za montažu s prorezimau 4 kuta - vodoravno ili okomito podešavanje ±15 mm. Čak i ako su vaša betonska sidra malo pomaknuta, kutija i dalje stoji pravokutno.
Uvučena stražnja ploča- nalazi se 10 mm od površine zida, sprječavajući zadržavanje vlage i dopuštajući cijevi da prođe iza ako je potrebno.
Opcija ugradnje-- za gotove unutarnje prostore gdje je izbočina važna.
2. Integracija nosača kabela i cijevi
Kutija na vašoj fotografiji nalazi se točno ispod nosača kabela. To nije slučajno - tako su ožičene moderne zgrade.
Gornje{0}}ulazne pločiceunaprijed-probušene kako bi odgovarale standardnim širinama nosača kabela (50 mm, 100 mm, 150 mm)
Slobodne-zone nokautagdje ne želite rupe; čvrsti metal gdje radiš
Unutarnji nosači kabela- kabeli ulaznih nosača se spuštaju prema dolje i završavaju bez prelaska preko sabirnica pod naponom
Bočni ventilacijski otvoripostavljen ispod linije ladice - protok zraka bez prodora vode odozgo
3. Upravljanje toplinom koje stvarno funkcionira
Ventilacijski otvori na bočnim-zidima (vidljivi na vašoj fotografiji) su precizno-utisnutirešetke-okrenute prema dolje- zrak ulazi, voda kaplje. U kombinaciji sa:
Unutarnji učinak dimnjakadizajn: vrući zrak se diže i izlazi kroz gornje ventilacijske otvore (opcionalno)
Vodilice za razmak komponentilaser-urezano na montažnu ploču - nema više nagađanja zadovoljavaju li razmaci vašeg prekidača kod
Dodatni izrez-za ventilators IP55-filtarskim ventilatorom za instalacije visoke gustoće
4. Vrata i pristup koji preživljavaju svakodnevnu upotrebu
Skrivena šarkas otvaranjem od 120 stupnjeva - ne zapinje za kablove koji prolaze

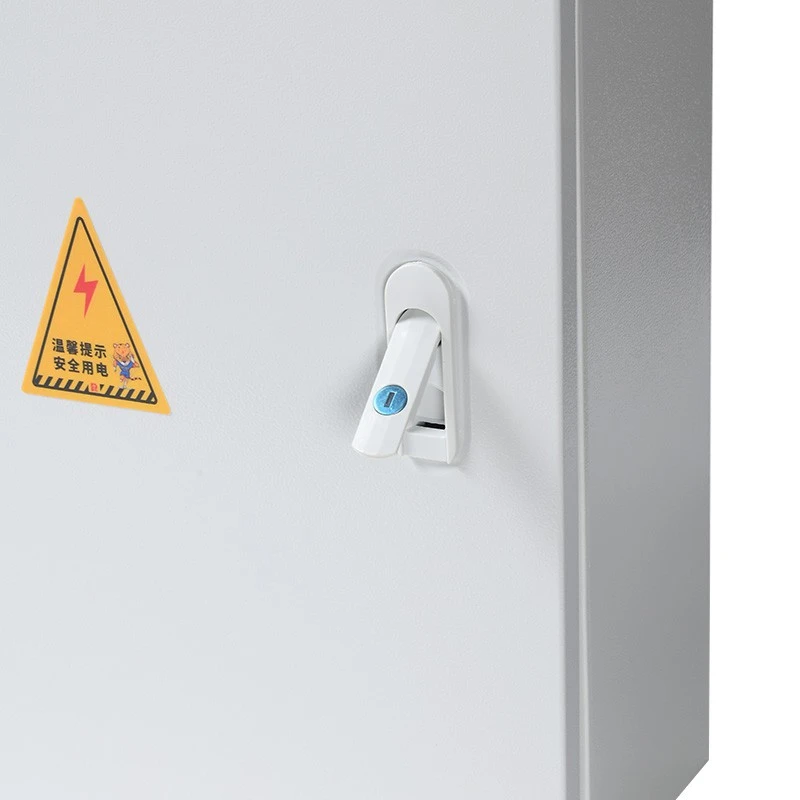

Četvrt{0}}okrenuti bregastu bravusa setom od 2 ključa; nadogradite na držač lokota za vanjska mjesta
Kontinuirana PU brtvaspojen na okvir vrata, a ne na tijelo - tako da ne ispadne kada se vrata uklone radi ožičenja
Prozirni prozor po izboruza vidljivost mjerača ili indikatora bez otvaranja kućišta

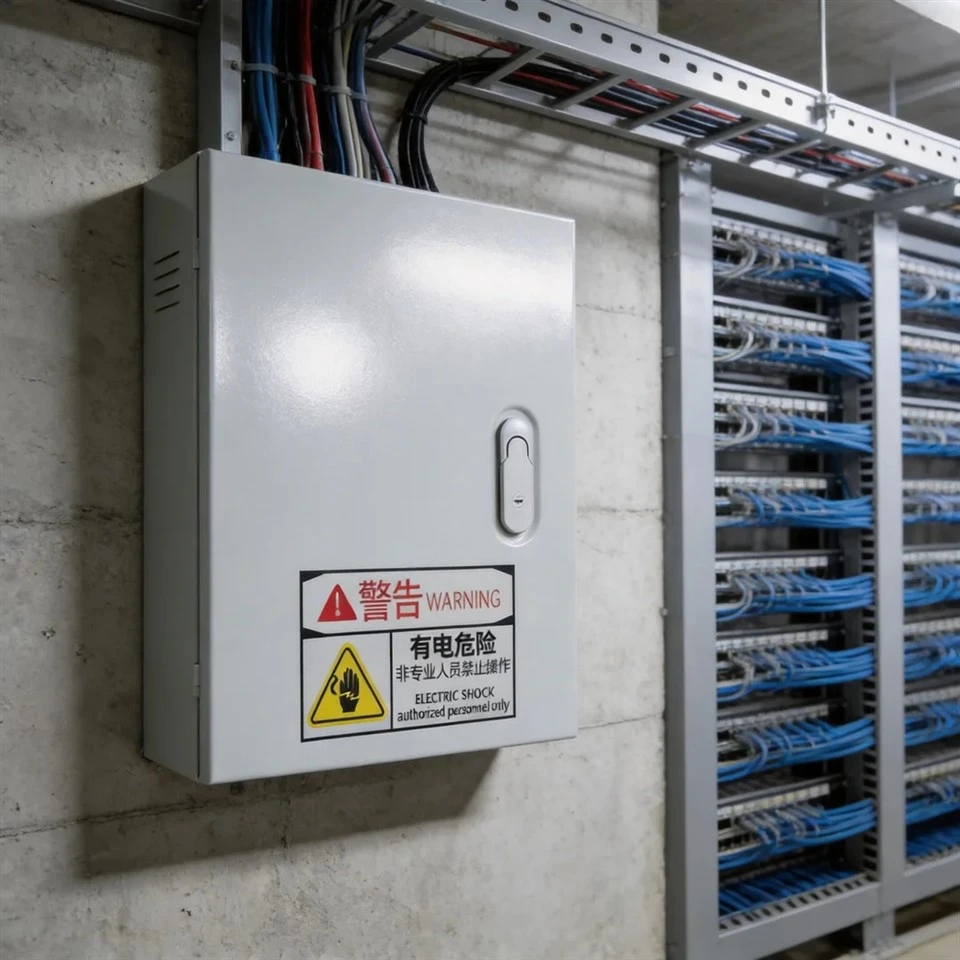

Što vidite na fotografiji - i što to znači
Slika koju ste prenijeli je industrijska instalacija iz udžbenika. Razjasnimo zašto ova specifična konfiguracija funkcionira:
| Vizualni element | Inženjerska odluka |
|---|---|
| RAL 7035 svjetlo sivi epoksidni premaz | UV-stabilan, ne kreda na otvorenom; odgovara standardnoj boji nosača kabela za vizualnu dosljednost |
| Dvojezična oznaka upozorenja (kineski/engleski) | OSHA / IEC 60417 sigurnosna usklađenost; možemo dostaviti ANSI Z535, ISO 7010 ili prilagođene sigurnosne oznake |
| Bočni ventilacijski otvori | Pasivno hlađenje za ne{0}}ventilirane električne prostorije; dizajn s rešetkama održava IP ocjenu |
| Ugradnja u zid | Bez razmaka iza kutije - sprječava ulazak štetočina i zadovoljava preglede prehrambenih/farmakarskih objekata |
| Nosač kabela izravno iznad glave | Gornja{0}}ploča uvodne žlijezde poravnata je sa završetkom ladice; nije potrebno-bušenje na gradilištu |
| Betonska zidna podloga | Montažne ušice ekspanzijskog sidra-za teške uvjete rada za opterećenje od 50 kg+ izvlačenje- |
Materijal i završna obrada - Uskladite se s okolišem, a ne s proračunom
| Razred | Materijal | Najbolje za | Završiti |
|---|---|---|---|
| Standardni industrijski | Hladno valjani čelik debljine 1,2 mm | Unutarnja komercijala, suha industrija | Epoksidni premaz u prahu, RAL 7035 |
| Otporan na koroziju | 1,5 mm hladno{1}}valjani čelik + temeljni-antikorozivni premaz | Obalna, vlažna, kemijska izloženost | Epoksidni premaz u prahu, prilagođeni RAL |
| Marine / Food Grade | 1,5 mm nehrđajući čelik 304 | Prerada hrane, pomorstvo, farmacija | Četkano ili elektropolirano |
| Ekstremna dužnost | 2,0 mm nehrđajući čelik 316 | Pučina, teška kemikalija, obalna | Elektropolirano, pasivirano |
Niste sigurni koji razred?Recite nam svoju lokaciju projekta (udaljenost od obale, vlažnost, izloženost kemikalijama) i mi ćemo ga specificirati - bez skuplje prodaje, samo pravi materijal.

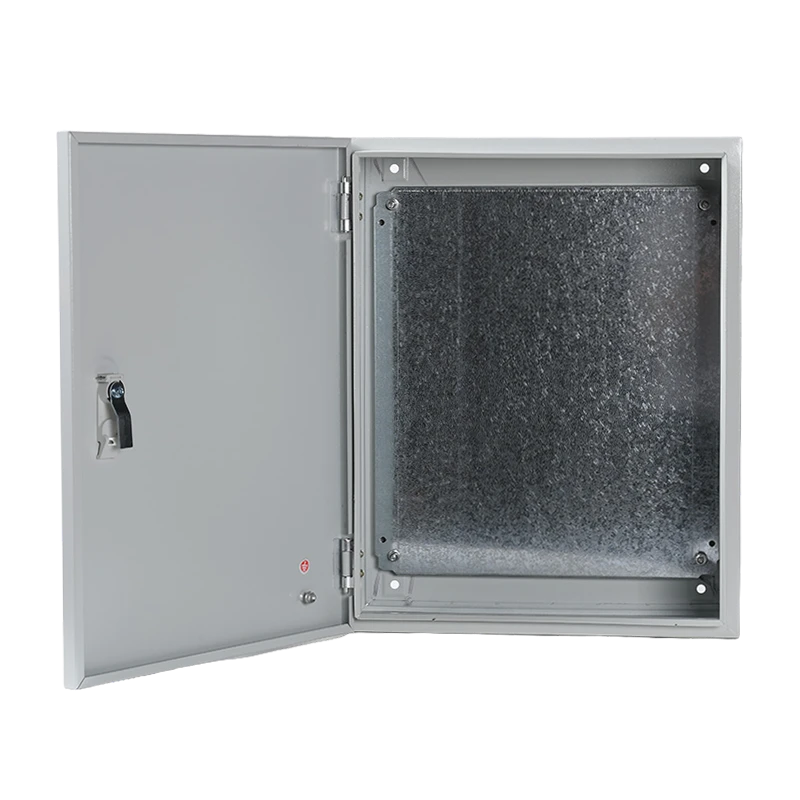

Unutarnji izgled - Tri načina da primite svoju kutiju
Prazna školjka
Kutija + montažna ploča + DIN letvica
Populiraš i ožičiš
Najbrža dostava, najniža cijena
Komponenta-Spremna
Prethodno-izbušene za vaše navedene prekidače/kleme
Ugrađena sabirnica za uzemljenje i neutralna šipka
Vi žicate, mi ne
Potpuno ožičen i testiran
MCB, RCD, terminalni blokovi, mjerači vremena - instalirani i ožičeni prema vašoj shemi
Tvornički dielektrični test i provjera kontinuiteta
Postavite svoje kablove, napajajte, gotovo
Raspon veličina - Jer "jedna veličina odgovara svima" ne pristaje dobro ničemu
| Niz | V × Š × D (mm) | Tipična primjena |
|---|---|---|
| QH-Mini | 200×150×100 do 300×250×150 | Razvodne kutije, mali upravljački krugovi |
| QH-Kompaktno | 400×300×150 do 500×400×200 | Starteri motora, PLC kućišta, rasvjetne ploče |
| QH-Standardno | 600×400×200 do 800×600×250 | Razvodne ploče, kućišta brojila, MCB ploče |
| QH-Veliko | 1000×800×300 do 1200×1000×300 | Glavni razvod, ATS kontroleri, kućišta pretvarača |
| QH-Prilagođeno | Sve ne-standardne dimenzije | Naknadne zamjene, integracija strojeva |
Sve dimenzije suvanjski. Unutarnji razmaci smanjeni su za 30–50 mm, ovisno o ušici-za montiranje na zid i debljini vrata.
Certifikati i sukladnost - Što vaš inspektor želi vidjeti
✅ IEC 62208- Standard praznog kućišta
✅ IEC 61439-2- Za sastavljeni nisko{1}}naponski rasklopni uređaj (kada je popunjen)
✅ IP55 / IP56 / IP65 / IP66- Treća{1}}laboratorij testiran, izvješća dostupna
✅ Oznaka CE- Pristup tržištu EU
✅ RoHS- Usklađenost s opasnim tvarima
✅ UL 508A- Industrijske upravljačke ploče (dostupne na zahtjev za projekte u Sjevernoj Americi)
Svaka jedinica se isporučuje sa:
Potvrda o ispitivanju (za pune ploče)
Certifikacija materijala (za narudžbe od nehrđajućeg čelika)
IP test izvještaj (na zahtjev)
Popis pakiranja sa serijskim brojevima
Pakiranje i logistika - Dođite spremni, a ne popravljeni
| Detalj | Specifikacija |
|---|---|
| Individualno pakiranje | PE rukav od + 5-slojnog valovitog kartona sa kutnim zaštitnicima |
| Rasuto pakiranje | Paleta od šperploče, vezana, omotana-zaštitom od vlage |
| Označavanje | Crtični kod serijskog broja, referenca projekta, upute za rukovanje |
| Dokumentacija | Popis pakiranja, potvrda o sukladnosti, vodič za instalaciju (više jezika) |
| MOQ | 1 komad (uzorak) / 50 komada (prilagođeni OEM s robnom markom) |
| Vrijeme isporuke uzorka | 5–8 dana |
| Vrijeme izrade | 12-20 dana ovisno o složenosti |
| Dostava | EXW / FOB Ningbo / CIF / DDP |
FAQ - Pitanja koja izvođači zapravo postavljaju
P: Možete li uskladiti moju postojeću širinu nosača kabela za gornji ulaz?O: Da. Režemo ploče za žlijezde kako bi odgovarale vašim dimenzijama ladica - 50 mm, 100 mm, 150 mm ili po narudžbi. Pošaljite nam fotografiju završetka svoje ladice i savršeno ćemo poravnati kutiju.
P: Fotografija prikazuje oznaku upozorenja na kineskom. Možete li dostaviti engleske/arapske/španjolske naljepnice?O: Apsolutno. Ispisujemo IEC 60417, ANSI Z535 ili potpuno prilagođene sigurnosne oznake na bilo kojem jeziku. Također možemo isporučiti neoznačene kako biste mogli primijeniti svoje.
P: Moj zid nije ravan beton - već je od blokova sa žbukom. Hoće li ušice za montažu raditi?O: Da. Naše ušice s prorezima omogućuju podešavanje od ±15 mm. Za neravne površine možemo isporučiti odstojne podloške ili okvire za stražnju-montažu. Pošaljite nam zidnu fotografiju i preporučit ćemo vam pravi način pričvršćivanja.
P: Isporučujete li kućište s prethodno-instaliranim komponentama?O: Da - MCB, RCD, kontaktori, terminalni blokovi, sabirnice. Dobavljamo ABB, Schneider, Chint ili marku koju ste naveli. Svaka popunjena ploča je tvornički-testirana prije otpreme.
P: Što ako trebam ne-standardnu boju koja odgovara robnoj marki mog klijenta?O: Bilo koja RAL boja od 50 jedinica. Ispod toga imamo RAL 7035 (svijetlo siva), RAL 9005 (crna) i RAL 9010 (bijela) bez minimuma.
Zašto izvođači odabiru QHECO umjesto lokalnih distributera
| Tipični distributer | QHECO izravna proizvodnja |
|---|---|
| Samo zalihe veličine | Bilo koja dimenzija, bilo koji izrez, bilo koja boja |
| 8–12 tjedana rok isporuke za narudžbu | Izrada 12-20 dana, uzorci za 5-8 dana |
| Bez ugradnje komponenti | Kompletna montaža panela i testiranje |
| Generičko pakiranje | Projekt-označen, barkod-praćen, paletiziran |
| Minimalno 500 jedinica za OEM | Privatna marka od 50 jedinica; prilagođene kutije od 1 jedinice |
| Nema inženjerske podrške | CAD crteži, upute za instalaciju, podrška za video pozive |
Poziv na akciju - Riješimo vaš problem-montaže na zid
Nemojte naručiti još jednu "standardnu" kutiju i potrošiti dva dana da je prilagodite. Pošaljite nam:
Fotografija vašeg izgleda zida i kabelske police
Vaš popis komponenti (ili nam samo recite aplikaciju)
Vaša potrebna IP ocjena i željeni materijal
Primite proizvodni crtež i čvrstu ponudu u roku od 8 sati.
